利用成本32CNY的RP2350制作一个物理安全密钥

## 前言

咱其实很久之前就知道了这个东西，一个形似U盘的物理密钥，类似于加密狗的功能，可以插入后跳过登录验证什么的，但是这东西在国内很小众，所以也就仅限了解了就没下文，直到后来看到了群友分享了自己的**极其昂贵**的 Yubikey ，咱就也想整一个玩玩，虽然商业方案很贵，但是咱相信现在社区应该已经有了很不错的开源方案，简单了解过后，咱发现 Raspberry Pi 的 RP2350是个很不错的选择

## 为什么选择RP2350？

[scode type="share"]

目前来说，市面上可用于作为 PassKey 的产品，可以分为这三种：

- 商业闭源成品（Yubikey）
- 开源成品方案（PicoKeys）
- 通用微控制器（RP2040/RP2350/ESP32）

[/scode]

[collapse title="这里直接列出一个表格来说明一下它们直接的区别" status="ture"]

| 项目           | RP2350                                                | RP2040                | YubiKey                  | PicoKeys / 开源方案                     |
| -------------- | ----------------------------------------------------- | --------------------- | ------------------------ | --------------------------------------- |
| **平台**       | Raspberry Pi 新一代 MCU                               | Raspberry Pi 首代 MCU | 商业安全密钥             | 开源安全密钥方案（MCU + 安全芯片/固件） |
| **架构**       | 双核 ARM Cortex-M33 + 可选 RISC-V                     | 双核 ARM Cortex-M0+   | 内置安全芯片 + MCU       | MCU（RP2040 / STM32 等）+ 加密处理      |
| **内存**       | 520 KB SRAM，多银行                                   | 264 KB SRAM           | 内置安全存储、固件       | 取决硬件设计（可能有外部闪存/EEPROM）   |
| **安全特性**   | Secure Boot、OTP 存储、TrustZone、TRNG、抗故障/抗干扰 | 无硬件安全特性        | 专用安全模块、防物理攻击 | 可通过安全芯片/防护设计增强             |
| **抗攻击能力** | 有硬件抗干扰，社区测试过                              | 弱，几乎无保护        | 高，成熟防护机制         | 取决设计是否加入安全防护                |
| **生态**       | 新兴平台，开源社区支持增强                            | 成熟生态，文档丰富    | 厂商支持完善，认证齐全   | 开源社区多样，有成熟项目也有实验性项目  |
| **成本**       | 略高于 RP2040，板级成本可控                           | 极低                  | 高                       | 取决组件，可比商业密钥便宜              |

[/collapse]

[scode type="green"]

从上表可以看出，RP2350 在成本和安全性之间找到了一个较好的平衡——既比商业成品便宜，又提供了硬件安全特性，是开源 PassKey 项目的理想选择。

但是通用 MCU，例如RP2350，本身只是一个基础硬件，只不过提供了安全能力，**可以用于**自制 PassKey，而为了实现PassKey的功能，是需要**刷入PicoKeys的固件**的。

不过上面咱没提ESP32的事，ESP32系列当然也能做安全密钥，还能直接使用线刷跳过配置步骤，但是ESP32有爆出来过漏洞可以Flash直读密钥。

[/scode]

## 硬件购买

[scode type="share"]

PickKeys的固件支持 RP2040 RP2350 以及 ESP32 ，但通常是使用树莓派芯片烧录。
芯片毫无意外选择了 RP2350 ，从上面的表格可以看出 RP2350 有了很多安全设计，而RP2040则理论上也可以直接读取出密钥

[/scode]

#### 硬件上选择的是微雪RP2350-One，价格仅需32CNY

![微雪RP2350-One](https://img.233.at/i/2025/10/08/rbleoh.webp)

## 1. 烧录

#### 下载固件

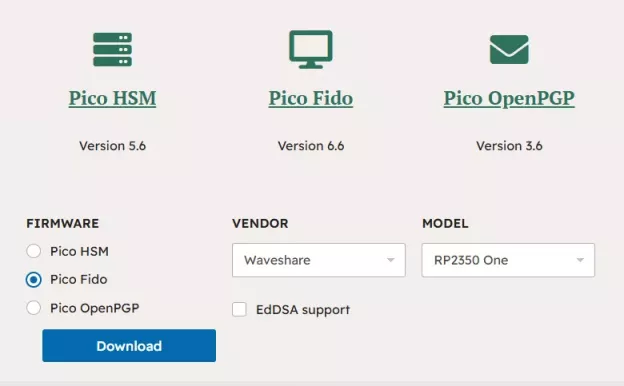

去[PickKeys官网](https://www.picokeys.com/getting-started/)下载固件，往下滑找到下载固件， Firmware 固件类型选择 Pico Fido ，供应商和芯片型号根据实际填写，咱选的是微雪RP2350-One，然后点击 Download 下载uf2固件

![下载固件的区域](https://img.233.at/i/2025/10/08/s7a2eo.webp)

#### 刷入固件

微雪RP2350-One上面有两个按钮，一个是Boot，一个是Reset，**按住Boot**插入电脑后，你会发现出现了一个127MB大小的盘，把固件拖进去即可，会自动刷入，刷好后开发板上的灯应该会长亮，时不时灭一下，如果没有也不用紧张

![](https://img.233.at/i/2025/10/08/s954lh.webp)

[scode type="green"]然后就刷好啦，刷入固件就这么简单[/scode]

## 2. 配置固件

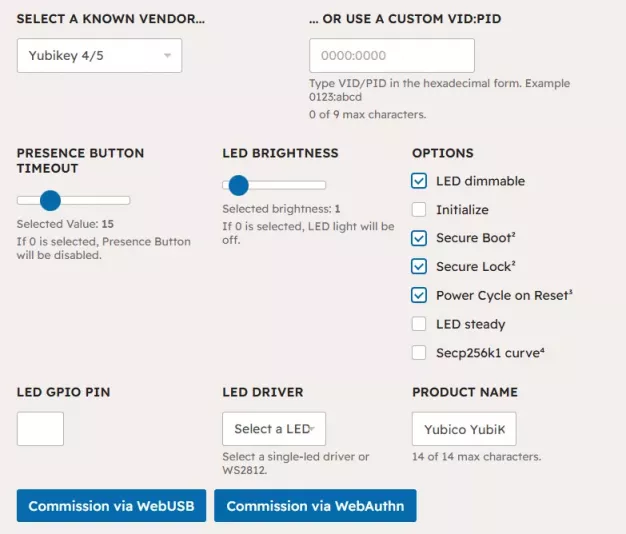

访问 Picokeys 官网的在线调试工具 [Pico Commissioner](https://www.picokeys.com/pico-commissioner/) 来配置一下固件设置

![如图设置即可](https://img.233.at/i/2025/10/08/sd319b.webp)

[collapse title="配置说明" status="ture"]

[scode type="lblue"]

- Vendor设置为**YubiKey 4/5**，因为咱们要刷的就是YubiKey，后续可以通过YubiKey的软件管理咱们的PicoKey
- LED brightness是LED亮度，如你所见，默认亮度非常瞎眼，所以设置到1
- 勾上**LED dimmable**，**Secure Boot²** 和 **Secure Lock²**，**Power Cycle on Reset³**，具体有什么用可以 Baidu/Google
- Product Name设置为 **Yubico YubiKey**[/scode]

[scode type="yellow"]

**Secure Boot** 和 **Secure Lock** 是为了防止提取密钥的

但是开启 **Secure Boot** 前一定要考虑清楚，开启后只能运行官方签名固件，安全性高，但限制了自定义固件，如果不希望从此只能运行官方固件但希望开启安全锁可以使用 [自签名](https://github.com/polhenarejos/pico-fido/issues/106)

[/scode]

[/collapse]

配置好后点击**Commission via WebUSB**，设备选择Pico Key

![设备选择](https://img.233.at/i/2025/10/08/sgzj5d.webp)

[collapse title="如果点击后没有出现Commissioned successfully的提示" status="false"]

请改用**安卓手机**进行调试，至于怎么把USB插入手机嘛，用OTG就可以了，咱这里就出现了这个问题，最后是使用手机调试好的

![手机调试成功](https://img.233.at/i/2025/10/08/sjvv6o.webp)

[/collapse]

## 3. 测试

配置好后，重新**拔插一下**，然后点击 Commission via WebAuthn 进行测试，不过这个测试只是测试可用而已，如果要功能测试，还是需要去其他网站，例如 [WebAuthn](https://webauthn.io/) 或 [Token2](https://www.token2.com/tools/fido2-demo)

[scode type="yellow"]

需要注意第一次使用Windows会让你设置PIN，也就是主密码，之后使用此密钥、查看密钥信息都需要输入此PIN，当然后面也可以改，但通常不建议，因为改的次数是有限的

[/scode]

这里以WebAuthn为例，在输入框随便输入一个用户名，先点击Register，也就是注册

![注册](https://img.233.at/i/2025/10/08/spl9nf.webp)

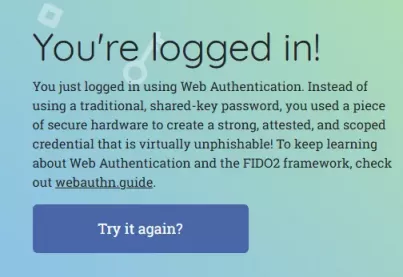

然后保存密钥后，点击Authenticate登录测试

![登录成功](https://img.233.at/i/2025/10/08/sqx9th.webp)

看到图示界面即登陆成功

[scode type="green"]此时已经可以恭喜你做好了一个属于你的PicoKey了，而且兼容YubiKey[/scode]

## 功能

#### 主页

[scode type="lblue"]

Pico Keys兼容YubiKey，所以可以很方便的在 [Yubico Authenticator](https://www.yubico.com/products/yubico-authenticator/)，[ YubiKey Manager](https://www.yubico.com/support/download/yubikey-manager/)，[ykman](https://docs.yubico.com/software/yubikey/tools/ykman/Install_ykman.html#windows-installation)软件里管理密钥，咱使用的是 Yubico Authenticator

[/scode]

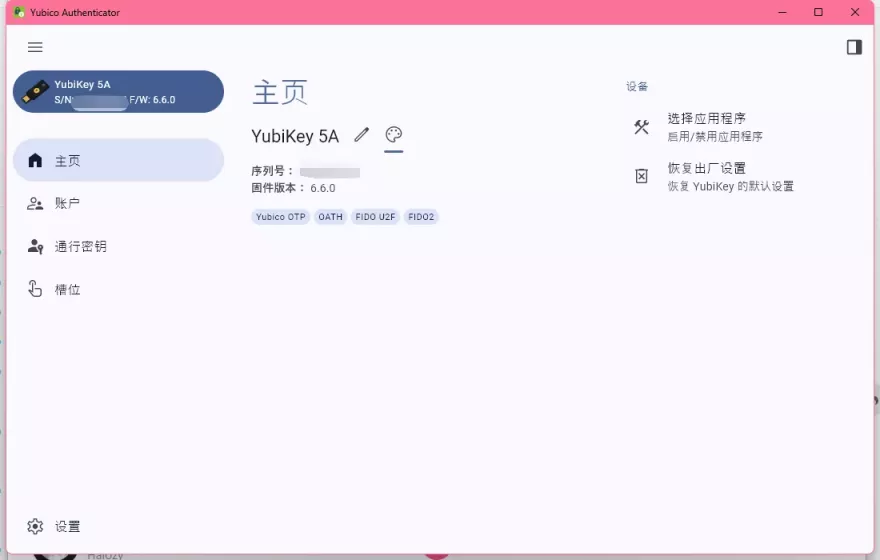

![Yubico Authenticator主页](https://img.233.at/i/2025/10/08/sst0d1.webp)

[scode type="yellow"]

注意，密钥的 S/N （序列号）是机密信息，最好不要在网上公开它，所以在此咱打了码。

密钥的使用方法是在需要按按键时按下Boot键，不要在插入时按，那是刷固件的操作。

另外Boot键没有长按功能，想要触发长按的话请连续按两下。

[/scode]

#### OTP账户

[scode type="lblue"]

此功能是生成OATH验证码（基于时间的动态2FA）或HOTP验证码（基于次数的动态2FA）
功能和谷歌的[Google 身份验证器](https://play.google.com/store/apps/details?id=com.google.android.apps.authenticator2&pcampaignid=web_share)一样，不同的是两步验证密钥是存放在刚刚制作的物理安全密钥里，不会存在本地硬盘里

[/scode]

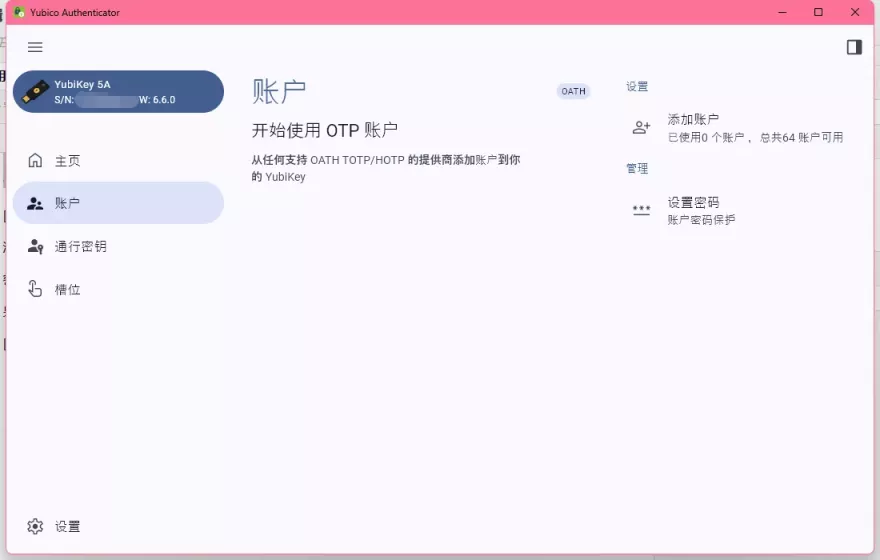

在这里你可以添加OTP账户

![OTP账户界面](https://img.233.at/i/2025/10/08/suibgq.webp)

#### 通行密钥

[scode type="lblue"]

通行密钥是保存在密钥里面的密钥凭证，访问此区域需要输入PIN，你可以在里面查看自己密钥凭证，请不要随意泄露这里的信息

[/scode]

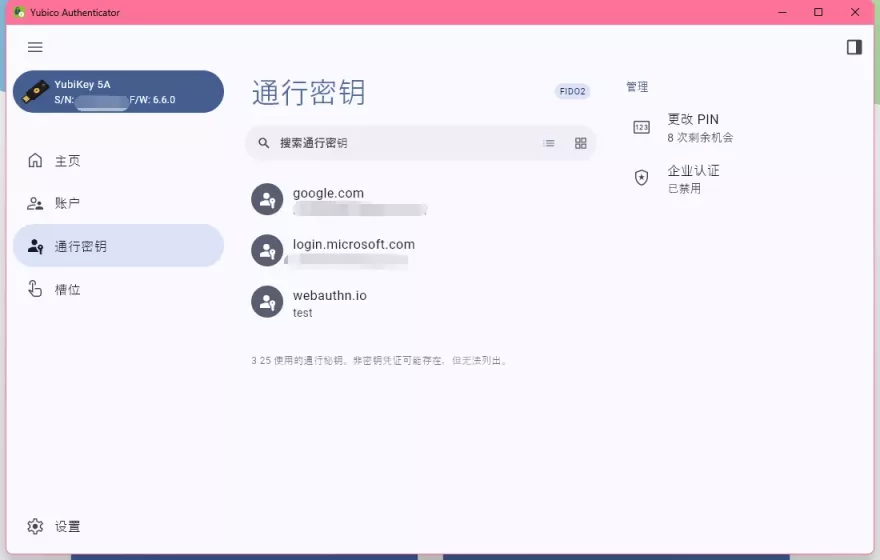

在这里你可以删除密钥或者更改你的PIN

![密钥界面](https://img.233.at/i/2025/10/08/swtgxm.webp)

#### 槽位

[scode type="lblue"]

这是一个比较有意思的功能，可以设置密钥上的物理按键的功能

它可以做到：

1. 按下按键自动输入静态密码登录电脑
2. 按下按键自动生成并输入基于次数的一次性2FA代码
3. 自动应答验证…

[/scode]

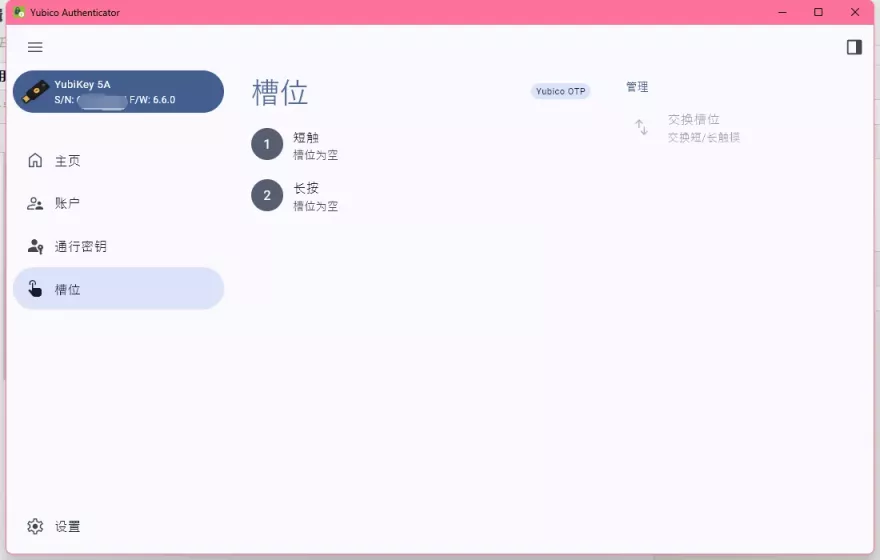

![槽位界面](https://img.233.at/i/2025/10/08/sy5ltn.webp)

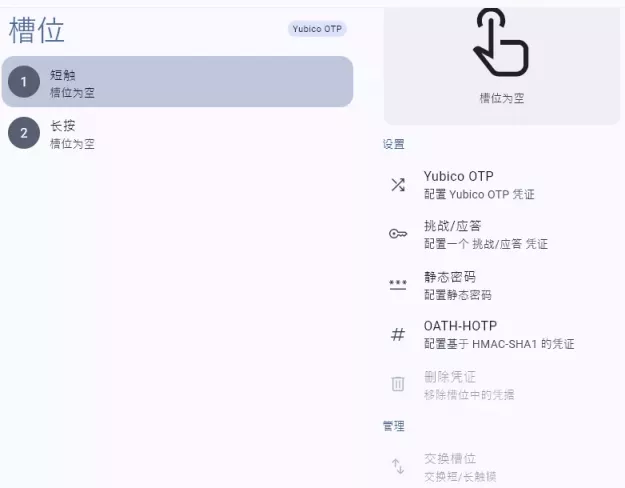

![槽位功能](https://img.233.at/i/2025/10/08/sz44rz.webp)

[scode type="share"]以上功能就不做演示啦，因为咱也才制作好不久，感兴趣的话，自己去玩把~[/scode]

#### 自定义图标

[scode type="lblue"]

自定义Yubico Authenticator里显示的图标，使其更易于管理

Yubico Authenticator默认图标非常不方便看出是哪家，但是你可以通过手动自定义图标包，可以选择去[查看Aegis 图标包格式](https://github.com/beemdevelopment/Aegis/blob/master/docs/iconpacks.md)然后一个个自定义图标，或者选择使用[Aegis图标包](https://aegis-icons.github.io/)

[/scode]

咱懒，直接选择了Aegis图标包

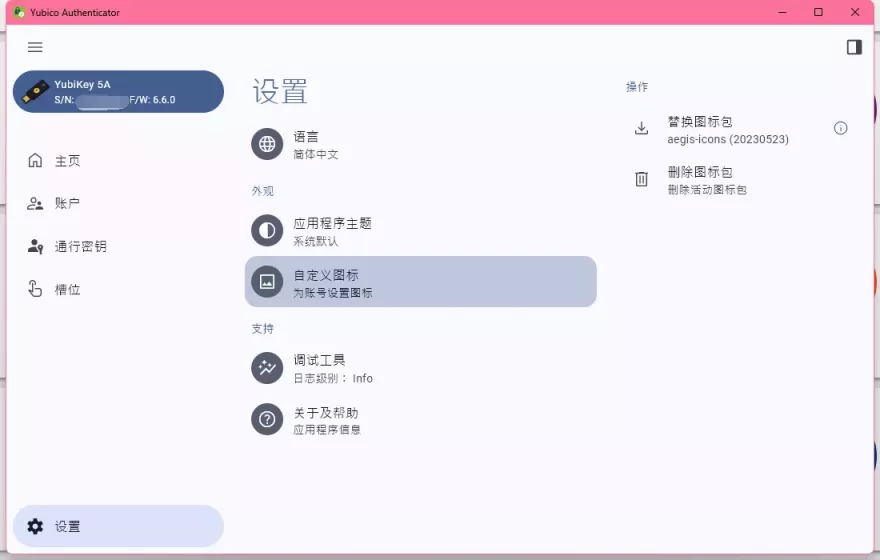

![自定义图标设置](https://img.233.at/i/2025/10/08/t16fus.webp)

![Aegis的效果](https://img.233.at/i/2025/10/08/t1kbjh.webp)

## 最后

折腾完啦，只花了32CNY就获得了一个媲美Yubikey物理密钥的PassKey，安全性也不算差，而且挺好玩的，此外这个其实社区是有[3D打印外壳](https://www.printables.com/model/1129764-waveshare-rp2040-one-and-rp2350-one-case)的，感兴趣的话，可以自己去看看哦~

[scode type="red"]

需要注意如果是裸着开发板的情况，请不要放到潮湿的地方，还有，请不要把物理密钥当做是唯一手段，这个东西丢了是真的丢了，做好备份，多套方案才是好的习惯

[/scode]
